近日，河南省郑州市高新区木香街，一条直径300毫米给水的过路管正式施工，该工程采用的新型地箭微顶施工法是郑州水务集团天健水务公司第一次在施工中使用，在整个河南供水行业也是首次亮相。

据了解，顶管技术作为非开挖施工的工法之一，已较早应用于直径800毫米及以上供水管道施工中，但是直径800毫米以内、长度小于100米的小口径管道的非开挖施工，一直是行业中的难题。通常采用的开挖破路施工方式，既影响道路畅通，又破坏道路整体结构，造成资源浪费。

自2023年开始，郑州高新区天健水务一直致力于小口径管道非开挖施工工法的调研、探索、创新工作，最终选择在高新区木香街进行地箭微顶施工法的试验。

该工艺之前在深圳、上海等地投入施工，本次郑州市高新区木香街使用此施工法为河南地区首次实施，目前已顺利完成施工。

以下，对该工法的工作原理、工艺流程、注意事项及主要优点进行一个分享。

工作原理：地箭微顶施工法工作原理是利用液压装置，以前导管作为导体，在其末端连接螺旋出土管和扩孔切削头，再将拟铺设的管材接在前导管的后面，然后按照设计轨迹顶进，最终完成新管道的铺设。

工艺流程：现场勘测→开挖工作坑→安装加固后靠背→架设机台→安装激光经纬仪→顶进导向杆→外套钢管及出土螺旋管安装→安装切削机头→混凝土管顶进。

注意事项：根据目前国内外相关经验，地箭微顶单段顶距不宜大于80米 ,工作井深度最大不宜超过15米；该工艺适用于管径≤600毫米规格的小口径管道。

主要优点：以本次木香街施工为例

采用传统外顶砼套管，内穿钢管的方式进行施工，工作井尺寸为10x5m，接收井尺寸为5x5m，顶管深度为8.9米。

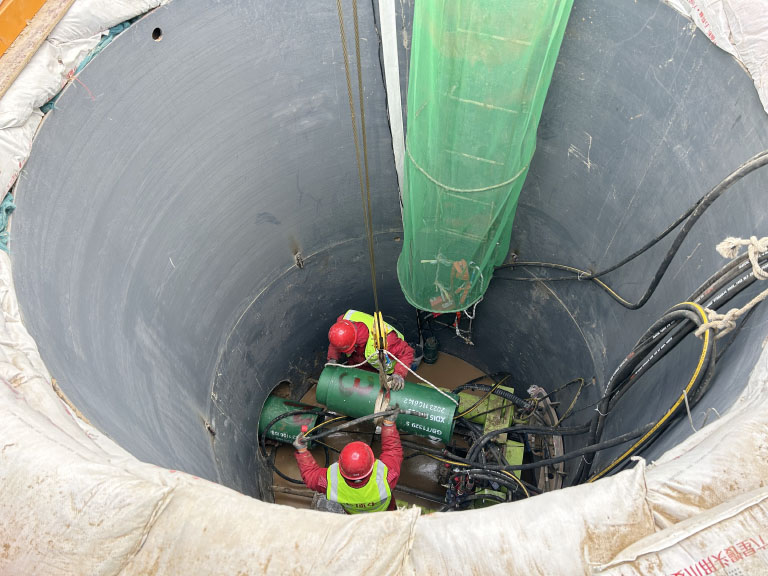

采用本次地箭微顶施工，工作井接收井尺寸均为直径2.6米的圆井，顶管深度为4.8米。

相比传统顶管，地箭微顶施工法从破路面积与纵向规划空间都优化了很多，工程更为经济合理，总造价降低约三分之二。同时，该施工法兼具施工速度快、工作井可重复利用，后期维修维护方便、对交通影响小等优点，特别适合建成区城市道路直径800毫米以下的市政工程施工。

（宁琳  张世勋）
